Montaż napędu do bramy wjazdowej nie jest szczególnie skomplikowany technicznie, ale wymaga dokładności na kilku etapach – mechanicznym, elektrycznym i konfiguracyjnym. Błąd na każdym z nich ma konkretne konsekwencje: brama nie domyka się do końca, silnik pracuje pod obciążeniem, czujniki bezpieczeństwa nie działają, albo napęd wyłącza się w losowych momentach. Ten poradnik przeprowadza przez cały proces – od wyboru napędu po końcowe testy.
Rodzaj bramy determinuje rodzaj napędu
Zanim kupisz napęd, musisz wiedzieć, jaki typ bramy posiadasz. To nie jest kwestia gustu – każdy napęd jest skonstruowany pod konkretną kinematykę ruchu.
Brama skrzydłowa otwiera się jak klasyczne drzwi, na zawiasach. Napęd do bramy skrzydłowej to siłownik liniowy – cylinder, który się wysuwa i chowa, pchając lub ciągnąc skrzydło. Na każde skrzydło przypada jeden siłownik. Bramy dwuskrzydłowe wymagają dwóch siłowników zsynchronizowanych jednym sterownikiem. Siłowniki montuje się na słupku i na skrzydle, dlatego konieczne są solidne punkty mocowania po obu stronach.
Brama przesuwna przesuwa się wzdłuż ogrodzenia po prowadnicy dolnej lub wisi na rolkach górnych. Napęd to silnik z zębatką lub łańcuchem, który współpracuje z listwą zębatą przykręconą do spodu lub boku skrzydła. Ważne parametry to masa bramy i długość skrzydła – producenci podają maksymalne wartości dla każdego modelu.
Brama segmentowa garażowa unosi się pionowo i składa w poziomie pod sufitem. Napęd to silnik z prowadnicą górną, działający na łańcuch lub pasek. Ten typ jest popularny w garażach, rzadziej przy bramach wjazdowych jako takich.
Brama roletowa lub zwijana – tu napęd osadzony jest w wale bramy. To raczej specjalistyczne rozwiązanie.
Waga skrzydła, długość, częstotliwość użycia dziennie – to trzy parametry, które decydują o klasie napędu. Producenci podają cykle dziennie: napęd na 30 cykli to inne urządzenie niż napęd na 200. Do domu jednorodzinnego z jednym samochodem wystarczy klasa średnia. Do biurowca z parkingiem potrzeba napędu przemysłowego.
Co jest w zestawie napędu i czego nie ma
Standardowy zestaw napędu obejmuje: silnik z przekładnią, sterownik (wbudowany lub zewnętrzny), pilot (zwykle jeden lub dwa), elementy montażowe (uchwyty, śruby, listwy) i instrukcję. Zestaw często nie zawiera: kabla do okablowania, czujników fotokomórkowych i dodatkowych pilotów.
Fotoogniwa, czyli czujniki bezpieczeństwa wykrywające przeszkodę w świetle bramy, są w droższych zestawach w komplecie. W tańszych trzeba je dokupić oddzielnie. Traktowanie fotoogniw jako opcji to błąd – to urządzenie bezpieczeństwa, nie dekoracja. Brama bez czujników może przycisnąć człowieka, zwierzę lub samochód. Przy bramach użytkowanych w miejscach, gdzie mogą przebywać dzieci, fotoogniwa są absolutnym minimum.
Lampa sygnalizacyjna (kogutek) to element informujący o ruchu bramy – szczególnie przydatny przy długich bramach przesuwnych, gdzie koniec skrzydła jest daleko od wjazdu.
Kabel do instalacji zewnętrznej musi być odporny na UV i wilgoć. Standardowy kabel instalacyjny YDY do zakopania w ziemi lub prowadzenia na zewnątrz nadaje się przy odpowiedniej osłonie, ale lepszym wyborem jest przewód gumowany lub silikonowy. Do kabla pilota i fotoogniw wystarczy cienki kabel sygnałowy YTDY lub UTP.
Przygotowanie mechaniczne – etap, który decyduje o wszystkim
Napęd elektryczny nie naprawi mechanicznie źle działającej bramy. To podstawowa zasada, którą ignoruje wielu inwestorów. Przed montażem napędu brama musi działać sprawnie ręcznie.
Brama skrzydłowa powinna otwierać i zamykać się bez oporu, swobodnie, bez zacinania na zawiasach. Zawias z luzem lub zapieczony rdzą to problem, który po podłączeniu napędu będzie ciągle przeciążał siłownik. Zawias wymaga smarowania – preparatem do łożysk lub smarem grafitowym, nie WD-40, który jest odtłuszczaczem i działa krótkoterminowo.
Skrzydło musi domykać się dokładnie – zamek blokujący rygluje tylko przy precyzyjnym domknięciu. Luz w zawiasach powodujący opadanie skrzydła o kilka milimetrów skutkuje tym, że rygiel nie trafia w kotwę. Po podłączeniu napędu brama „wydaje się” zamknięta, ale nie jest zaryglowana.
Brama przesuwna musi jeździć lekko po prowadnicy. Rolki prowadzące należy sprawdzić i nasmarować. Prowadnica dolna musi być prosta i czysta – kamienie, gałęzie i lód to wrogowie napędu przesuwnego. Listwa zębata musi być zamontowana równo i na całej długości skrzydła – z zachowaniem ciągłości zębów przy łączeniach.
Wyważenie skrzydła ma znaczenie. Skrzydło przesuwne, które samoistnie „ucieka” w jedną stronę po puszczeniu, jest źle wyważone albo prowadnica jest pochyła. Napęd będzie pracował pod stałym nierównomiernym obciążeniem.
Instalacja elektryczna – co musi być zrobione przed montażem
Napęd wymaga zasilania 230V AC. Przewód zasilający powinien być doprowadzony do miejsca montażu silnika jeszcze przed jego instalacją. Jeśli kabel nie jest jeszcze zakopany w ziemi lub poprowadzony w rurce ochronnej – zrób to teraz, bo po zakończeniu montażu odkopywanie lub kucie ściany pod sam kabel jest wyjątkowo irytujące.
Zasilanie powinno być wydzieloną gałęzią z bezpiecznikiem w rozdzielnicy. Napęd z grzałką (do odladzania prowadnicy) lub z oświetleniem pobiera więcej prądu – sprawdź pobór w dokumentacji.
Dla kabla silnika stosuje się przekrój 3×1,5 mm² lub 3×2,5 mm², zależnie od odległości i mocy silnika. Dla przewodów sygnałowych (fotokomórki, klawiatura kodowa, lampa) wystarczy cienki kabel 6- lub 8-żyłowy. Wszystkie kable zewnętrzne prowadzi się w rurkach ochronnych UV lub w peszlu – bezpośrednie prowadzenie kabla po ścianie lub ziemi bez osłony to skracanie żywotności instalacji.
Uziemienie napędu jest obowiązkowe. Silnik metalowy montowany na metalowym słupku lub skrzydle musi być podłączony do żyły ochronnej PE. Brak uziemienia to ryzyko porażenia przy uszkodzeniu izolacji.
Montaż siłownika do bramy skrzydłowej – krok po kroku
Producenci dołączają instrukcję montażową, ale wspólne zasady są następujące.
Siłownik składa się z dwóch przegubów – tylnego (montowanego na słupku) i przedniego (montowanego na skrzydle). Oba przeguby muszą być osadzone na tej samej wysokości i na kątach wynikających z długości siłownika w stanie schowanym i wysuniętym. Producent podaje te wymiary w instrukcji – nie należy ich szacować „na oko”.
Siłownik w stanie spoczynku (brama zamknięta) powinien być w połowie wysuniętego skoku. Pełne wciśnięcie lub pełne wysunięcie w pozycji spoczynku oznacza, że przeguby są źle ustawione i siłownik nie ma rezerwy ruchu. To skraca żywotność i powoduje błędy krańcówek.
Punkty mocowania na słupku i skrzydle muszą być solidne. Kołek rozporowy w murze betonowym – minimum M10, zagłębiony min. 80 mm. Spawana blacha na skrzydle ze stali nierdzewnej lub ocynkowanej. Uchwyt przykręcany do cienkiego stalowego skrzydła na wkręty samonawiercające to rozwiązanie tymczasowe – przy większych obciążeniach wyrwie się po sezonie.
Przy bramie dwuskrzydłowej oba siłowniki podłącza się do jednego sterownika. Sterownik zarządza kolejnością ruchu – przy zamykaniu jedno skrzydło musi poczekać na drugie, żeby się nie zderzyły. Opóźnienie otwierania i zamykania skrzydeł reguluje się w konfiguracji sterownika.
Montaż napędu do bramy przesuwnej – krok po kroku
Silnik napędu przesuwnego montuje się na fundamencie lub słupku bocznym, tak żeby zębatka napędowa trafiała precyzyjnie w listwę zębatą na bramie. Oś zębatki musi być prostopadła do listwy – nawet niewielkie odchylenie powoduje przyspieszone zużycie zębów i hałas pracy.
Listwa zębata musi być przykręcona do skrzydła wzdłuż całej jego długości, z zachowaniem właściwego podziału przy łączeniach segmentów listwy. Zbyt duży odstęp między segmentami powoduje „szarpanie” – silnik traci ząb w przerwie i cofa się o jeden krok. Zbyt małe zachodzenie segmentów powoduje blokowanie.
Wystawanie zębatki ponad listwę reguluje się śrubami montażowymi silnika. Listwa powinna wchodzić w zębatkę na głębokość 2-4 mm – tyle podaje większość producentów. Za płytko – zębatka „ześlizguje się” przy obciążeniu. Za głęboko – tarcie, nadmierny opór, przegrzewanie silnika.
Krańcówki (ograniczniki ruchu końcowego) reguluje się po zawieszeniu bramy na prowadnicy. Odległość zatrzymania bramy od słupka zamkowego jest tu kluczowa – brama zamknięta musi dosięgać ryglownicy zamka, ale nie może w nią uderzać z impetem. Większość sterowników ma funkcję automatycznego uczenia się krańcówek – silnik jedzie do oporu mechanicznego i zapisuje pozycje. Po wstępnym uczeniu koryguje się je ręcznie do właściwej pozycji.

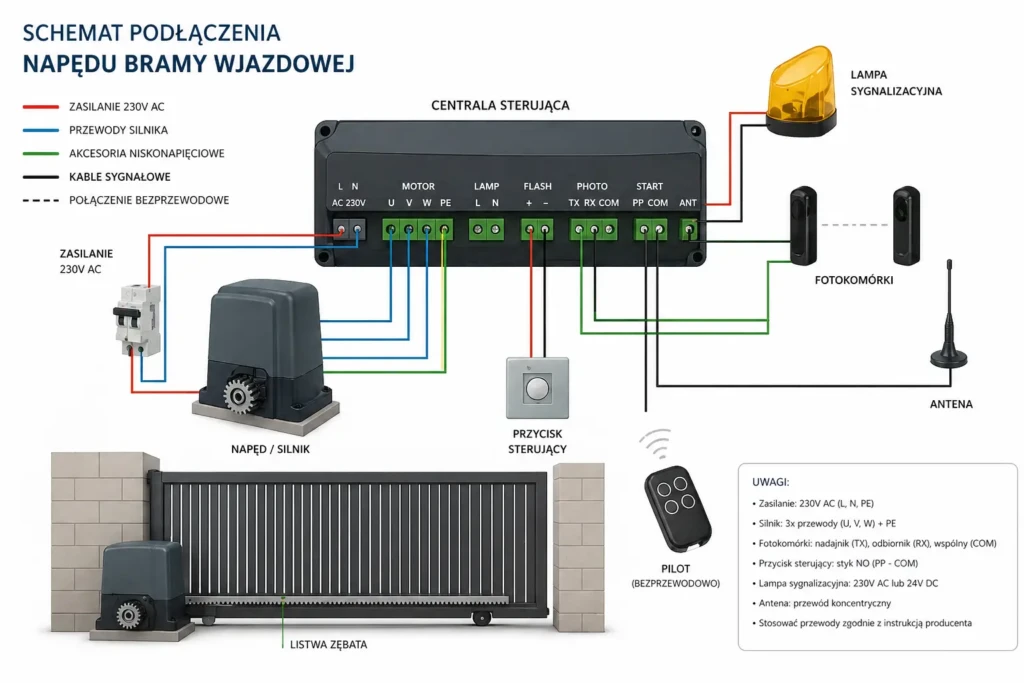

Podłączenie elektryczne sterownika
Sterownik to mózg całego układu. Podłączenie wygląda bardzo podobnie niezależnie od producenta, choć szczegóły są różne – dlatego instrukcja sterownika jest dokumentem, który czyta się uważnie, nie pobieżnie.
Zasilanie 230V podłącza się do zacisków L (faza), N (neutralny) i PE (uziemienie). Polaryzacja ma znaczenie – zamiana L i N może uszkodzić sterownik lub spowodować nieprawidłowe działanie.
Silnik podłącza się do sterownika kablem trójżyłowym. Zależnie od konstrukcji sterownik wysyła sygnał 230V lub napięcie stałe do silnika. Szczegóły w instrukcji – ważne, żeby przewód silnika nie był prowadzony w tej samej rurce co kable sygnałowe, bo silnik generuje zakłócenia elektromagnetyczne.
Fotoogniwa (czujniki bezpieczeństwa) podłącza się zwykle parami: nadajnik i odbiornik. Nadajnik wymaga zasilania (zwykle 12V lub 24V DC z wyjścia sterownika), odbiornik zwraca sygnał (otwarty obwód przy braku przeszkody, zamknięty przy przeszkodzie lub odwrotnie – zależy od producenta). Sterownik interpretuje stan czujnika i blokuje ruch lub cofa bramę po wykryciu przeszkody.
Klawiatura kodowa, czytnik kart zbliżeniowych lub domofon podłącza się do wejść sterownika oznaczonych jako „NO” (normalnie otwarty) lub „NC” (normalnie zamknięty). Większość przycisków sterujących i klawiatur impulsuje styk NO – krótkie zwarcie = jeden impuls otwarcia lub zamknięcia. Szczegóły zależą od producenta sterownika i wybranego trybu pracy.
Lampa sygnalizacyjna podłączana jest do dedykowanego wyjścia sterownika – aktywuje się automatycznie przy ruchu bramy. Lampa musi być oznaczona jako odpowiednia do sterownika pod względem napięcia i poboru mocy.
Konfiguracja sterownika i uczenie pilotów
Po mechanicznym montażu i podłączeniu elektrycznym przychodzi etap konfiguracji. To tu większość osób montujących napęd po raz pierwszy traci czas i cierpliwość.
Uczenie krańcówek odbywa się w trybie programowania – wejście w tryb przez długie naciśnięcie przycisku na płycie sterownika lub odpowiednią sekwencję. Silnik przesuwa bramę do pozycji „otwarta” i zatrzymuje – sterownik zapamiętuje tę pozycję. Następnie brama idzie do pozycji „zamknięta” i zapamiętuje drugą pozycję. Wyjście z trybu programowania potwierdza zapis. Dokładna procedura to zawsze kwestia konkretnego sterownika.
Uczenie pilota to procedura wgrania kodu z pilota do pamięci sterownika. W starszych systemach kod był ustawiany mikroprzełącznikami DIP – takie same w pilocie i odbiorniku. Dziś dominują systemy rolling code (zmiennych kodów), gdzie kod zmienia się przy każdym użyciu pilota dla bezpieczeństwa. Uczenie odbywa się przez naciśnięcie przycisku „learn” na sterowniku i wysłanie sygnału z pilota w ciągu kilku sekund. Po zatwierdzeniu pilot jest zarejestrowany.
Ustawienie czułości siły to parametr, który określa przy jakim oporze napęd wyłącza silnik i cofa. Zbyt mała czułość – silnik pcha przez przeszkodę, zbyt duża – silnik zatrzymuje się na wietrze lub przy przymrożeniu. Ustawia się go potencjometrem lub w menu sterownika, a następnie testuje poprzez ręczne zatrzymanie bramy w ruchu i obserwację reakcji.
Testy po montażu – co sprawdzić zanim wyjedziesz
Po zakończeniu montażu i konfiguracji obowiązuje zestaw testów, zanim napęd zostanie przekazany do normalnej eksploatacji.
Otwieranie i zamykanie pilotem – brama powinna płynnie ruszać, bez szarpnięć. Zatrzymanie w środku drogi i wznowienie ruchu – brama powinna podjąć ruch bez problemu.
Test fotoogniw: przy otwartej bramie w trakcie zamykania przerwij wiązkę ręką lub przedmiotem. Brama powinna natychmiast zatrzymać się i cofnąć. Jeśli nie reaguje – sprawdź podłączenie czujników i ustawienie trybu ich działania w sterowniku.
Test siły: przy zamykaniu chwyć skrzydło ręką i zatrzymaj je z umiarkowanym oporem. Napęd po chwili powinien wykryć przeciążenie, zatrzymać się i cofnąć. To weryfikuje ustawienie czułości antykolizyjnej.
Test w przypadku braku zasilania: każdy napęd powinien mieć mechaniczne odblokowanie, które pozwala otworzyć bramę ręcznie przy awarii prądu. Sprawdź, czy mechanizm działa i czy osoby w domu wiedzą, jak go użyć.
Sprawdzenie zamka: brama zamknięta przez napęd powinna być zaryglowana – zamek elektryczny lub mechaniczny powinien trzymać skrzydło. Sprawdź, czy siłownik napędza rygiel lub czy rygiel elektryczny jest podłączony i sterowany przez sterownik.
Najczęstsze problemy po montażu i ich przyczyny
Brama nie domyka się do końca i zatrzymuje kilka centymetrów przed pozycją zamkniętą. Przyczyna: krańcówka ustawiona za wcześnie lub mechanika (zawias, prowadnica) stawia opór przy końcu drogi. Sprawdź mechanikę, potem skoryguj krańcówkę.
Napęd cofa bramę bez przyczyny w losowych momentach. Przyczyna najczęściej: fotoogniwa źle ustawione lub brudne (liść, pająk, brud na soczewce), przeciąg lub deszcz przerywający wiązkę, albo czułość siły ustawiona zbyt wysoko.
Pilot działa ze zbyt małej odległości. Przyczyna: słaba bateria w pilocie (pierwsza rzecz do sprawdzenia), antena odbiornika za krótka lub nieprawidłowo umieszczona, zakłócenia elektromagnetyczne od innych urządzeń.
Brama otwiera się, ale nie zamyka pilotem. Przyczyna: aktywna blokada fotoogniw – czujniki zgłaszają przeszkodę (sprawdź ustawienie i czystość soczewek), albo brama jest zablokowana mechanicznie.
Silnik pracuje głośno lub szarpie. Przyczyna: zbyt głęboko lub zbyt płytko zachodząca zębatka w listwę, listwa zębata poluzowana lub uszkodzona, brak smarowania prowadnicy.
Sterownik nie odpowiada na pilot po wymianie baterii. Przyczyna: wymiana baterii w pilocie rolling code resetuje pozycję kodu – trzeba ponownie zarejestrować pilota w sterowniku.
FAQ
Czy montaż napędu wymaga pozwolenia na budowę?
Montaż napędu elektrycznego do istniejącej bramy nie wymaga pozwolenia na budowę. Jeśli wraz z napędem zmieniana jest sama brama lub ogrodzenie, może być wymagane zgłoszenie – zależy od zakresu prac i lokalnych przepisów. Warto sprawdzić w urzędzie gminy przed rozpoczęciem robót.
Czy napęd można zamontować samodzielnie, bez elektryka?
Mechanikę montuje się samodzielnie bez problemu. Podłączenie 230V do sterownika bez doświadczenia jest ryzykowne – błędne podłączenie może uszkodzić sterownik lub spowodować zwarcie. Podłączenie elektryczne i testy końcowe warto powierzyć osobie z uprawnieniami SEP do 1 kV. Koszty takiej usługi są nieduże, a odpowiedzialność za prawidłowość instalacji spada na osobę z uprawnieniami.
Jaki przekrój kabla do napędu bramy?
Do zasilania silnika napędu stosuje się przewód trójżyłowy o przekroju 3×1,5 mm² przy odległości do 20-25 metrów od rozdzielnicy i mocy silnika do 500W. Przy dłuższych odcinkach lub silnikach powyżej 500W – 3×2,5 mm². Przekrój dobiera się tak, żeby spadek napięcia na przewodzie nie przekraczał 3% napięcia zasilania – przy za cienkim kablu i długiej trasie silnik dostaje niższe napięcie niż powinien, przegrzewa się i traci moment obrotowy.
Jaki przewód elektryczny jest odpowiedni do napędu bramy?
Do prowadzenia wewnątrz budynku lub w rurce ochronnej sprawdza się standardowy przewód YDY (żyłki miedziane, izolacja PVC). Do prowadzenia bezpośrednio w ziemi konieczny jest przewód YKY lub YDYżo – z izolacją odporną na wilgoć i obciążenia mechaniczne. Do montażu zewnętrznego narażonego na UV i zmienne temperatury najlepiej sprawdzają się przewody gumowane H07RN-F lub silikonowe – elastyczne w niskich temperaturach, odporne na UV i ozony. Zwykły YDY wyprowadzony bez osłony na zewnątrz kruszy się po kilku sezonach.
Jaki przewód do fotoogniw i klawiatury kodowej?
Do czujników fotoogniw, klawiatur kodowych, czytników kart i lampy sygnalizacyjnej wystarczy cienki kabel sygnałowy. Najczęściej stosuje się YTDY 6×0,5 mm² lub YTDY 8×0,5 mm² – daje to zapas żył na różne sygnały w jednym kablu. Można też użyć skrętki UTP (kabel sieciowy Cat5e lub Cat6) – ma cztery pary po 0,22 mm², jest łatwo dostępny i dość odporny na zakłócenia. Kabla sygnałowego nie prowadzi się w tej samej rurce co zasilanie 230V – silnik i faza generują zakłócenia elektromagnetyczne, które mogą fałszować sygnały czujników.
Czy kabel ziemny musi iść w peszlu?
Kabel typu YKY przeznaczony do bezpośredniego układania w ziemi formalnie nie wymaga peszla – ma izolację wzmocnioną pod kątem kontaktu z gruntem. W praktyce jednak prowadzenie go w rurce ochronnej (peszel karbowany lub sztywna rura PVC) jest zdecydowanie lepszym rozwiązaniem. Rurka chroni kabel przy późniejszym przekopywaniu ziemi (szpadel, wiertnica, koparka), ułatwia wymianę kabla bez odkopywania całej trasy i zabezpiecza przed gryzoniami. Minimalny przykrycia ziemią dla kabla w rurce to 50 cm, bez rurki – 70 cm.
Jakie przewody są potrzebne do bramy dwuskrzydłowej?
Do bramy dwuskrzydłowej potrzeba kilku osobnych kabli prowadzonych ze sterownika do każdego siłownika i elementów peryferyjnych. Pierwsze dwa – zasilanie każdego siłownika: 3×1,5 mm² lub 3×2,5 mm² do każdego siłownika osobno. W niektórych systemach obaj siłownicy są zasilani jednym kablem do master, a slave otrzymuje sygnał z mastera – sprawdź dokumentację konkretnego zestawu. Trzeci kabel – do fotoogniw przy słupku zamykającym: YTDY 6×0,5 mm² lub UTP. Czwarty – do lampy sygnalizacyjnej i opcjonalnego zamka elektrycznego przy furtce lub ryglownicy: YTDY z zapasem żył. Łącznie trzy lub cztery oddzielne trasy kablowe to typowa instalacja do dwuskrzydłowej bramy z fotokomórkami i lampą.
Czy fotoogniwa muszą być po obu stronach bramy?
Tak – fotoogniwa działają jako para nadajnik-odbiornik. Nadajnik emituje wiązkę podczerwieni, odbiornik ją rejestruje. Przerwanie wiązki przez przeszkodę powoduje reakcję sterownika. Oba elementy muszą być ustawione naprzeciwko siebie na tej samej wysokości – standardowo 20-30 cm nad ziemią. Przy bramie przesuwnej montuje się je na słupkach wjazdowych, tak żeby wiązka przecinała całą szerokość wjazdu. Przy bramie skrzydłowej – na słupkach, poniżej skrzydła w pozycji zamkniętej.
Co zrobić, gdy sterownik nie widzi fotoogniw?
Pierwsza rzecz do sprawdzenia: polaryzacja podłączenia. Nadajnik i odbiornik mają zwykle oznaczenia „TX” i „RX” lub „+” i „-” na zaciskach. Zamiana żył powoduje, że elementy nie komunikują się ze sterownikiem. Druga: napięcie zasilania na wyjściu sterownika – mierz multimetrem, czy faktycznie wychodzi 12V lub 24V DC. Trzecia: ustawienie trybu pracy czujnika w sterowniku – niektóre sterowniki mają przełącznik między „NC” (normalnie zamknięty) a „NO” (normalnie otwarty) dla wejścia fotoogniw. Czwarta: sprawdzenie kabla sygnałowego pod kątem przerwy lub zwarcia między żyłami.
Jak długo działa napęd przy zasilaniu bateryjnym UPS?
To zależy od pojemności akumulatora i modelu napędu. Typowy napęd z wbudowanym akumulatorem 7 Ah wykonuje 20-50 cykli otwarcia i zamknięcia przy braku prądu. Po długiej przerwie w zasilaniu (awaria trwająca kilka godzin) akumulator może się wyczerpać. Akumulator UPS w napędzie wymaga wymiany co 3-5 lat – starzeje się niezależnie od użytkowania. Jeśli brama jest kluczowym elementem dostępu (np. zamknięty teren, garaż bez innego wejścia), warto zainwestować w napęd z bateryjnym backupem lub zewnętrznym UPS na zasilaniu.
Jak często napęd wymaga serwisowania?
Raz do roku: sprawdzenie i smarowanie elementów ruchomych (zawiasy, rolki, listwa zębata), czyszczenie soczewek fotoogniw, sprawdzenie momentów dokręcenia śrub mocujących, test siły antykolizyjnej i działania czujników bezpieczeństwa. Raz na 2-3 lata: wymiana smaru w przekładni silnika (jeśli producent przewiduje taki przegląd), sprawdzenie stanu kabli zewnętrznych pod kątem pęknięć i przetarć. Raz na 3-5 lat: wymiana akumulatora backup (jeśli napęd go ma), weryfikacja stanu uszczelek i osłon sterownika.
Czy napęd działa przy braku prądu?
Standardowe napędy nie działają przy zaniku zasilania. Każdy napęd ma jednak mechaniczne odblokowanie – zwykle cięgno lub dźwignię – pozwalające otworzyć bramę ręcznie. Mechanizm odblokowania warto znać i przetestować zanim zajdzie prawdziwa potrzeba, bo przy stresie i ciemności szukanie go po omacku jest utrudnione. Część modeli oferuje opcję zasilania awaryjnego z akumulatora wbudowanego lub zewnętrznego UPS – brama wykonuje kilka cykli bez prądu z sieci.
Jaki napęd do ciężkiej bramy kutej?
Kute bramy ze stalowych prętów i zdobień ważą znacznie więcej niż typowe skrzydła blaszane – 150-300 kg na skrzydło to norma. Siłownik musi mieć odpowiednią siłę uciągu wyrażoną w niutonach (N) lub kiloniutonach (kN). Producenci podają maksymalną masę skrzydła – wybierz siłownik z rezerwą co najmniej 20-30% powyżej rzeczywistej wagi. Przy ciężkich bramach ważna jest też prędkość otwierania – wolniejsze siłowniki o wyższym momencie siły są trwalsze niż szybkie przy granicy obciążenia.
Czy napęd można podłączyć do istniejącego domofonu?
Tak, w większości przypadków. Sterowniki napędów mają wejście sygnałowe NO lub NC, do którego podłącza się przycisk sterujący lub przekaźnik wyjściowy z modułu domofonu. Domofon po odebraniu rozmowy i naciśnięciu przycisku otwarcia wysyła impuls napięciowy lub zwiera styk – sterownik bramy interpretuje ten impuls jako rozkaz otwarcia. Szczegóły podłączenia zależą od modelu domofonu i sterownika – oba urządzenia muszą mieć kompatybilne wyjście i wejście sygnałowe. Przy wątpliwościach podłączenie przez przekaźnik pośredniczący eliminuje ryzyko uszkodzenia któregokolwiek z urządzeń.
Czy do napędu można podłączyć kilka pilotów?
Tak. Sterowniki mają pamięć na określoną liczbę pilotów – od kilku do kilkuset w zależności od modelu. Każdy pilot rejestruje się osobno przez przycisk „learn” na sterowniku. Przy systemach rolling code każdy pilot ma unikalny identyfikator i niezależnie zmieniany kod. Usunięcie jednego pilota z pamięci (np. po zgubieniu) nie wpływa na działanie pozostałych. Przy systemach z kodem stałym (starsze instalacje) zgubiony pilot to problem bezpieczeństwa – trzeba zmienić kod w sterowniku i przeprogramować wszystkie piloty.
Co zrobić po zgubieniu pilota?
Przy systemach rolling code: wejść w menu sterownika i usunąć konkretny pilot z pamięci lub wyczyścić całą pamięć i zarejestrować od nowa pozostałe piloty. Pilot z rolling code po usunięciu z pamięci sterownika przestaje działać – ktoś kto go znajdzie, nie otworzy bramy. Przy starszych systemach z kodem stałym (DIP-switch): konieczna jest zmiana kodu w odbiorniku i przeprogramowanie wszystkich pilotów na nowy kod – inaczej znalazca pilota ma dostęp do posesji.
Dlaczego brama zatrzymuje się w połowie drogi bez widocznej przyczyny?
Najczęstsze przyczyny: aktywacja antykolizji przy zbyt wysokiej czułości siły – silnik wykrywa opór, który uznaje za przeszkodę i cofa. Brudne lub źle ustawione fotoogniwa przerywające wiązkę w trakcie ruchu. Pająk, liść lub deszcz na soczewce nadajnika lub odbiornika to częsty winowajca jesienią. Inny powód: przegrzanie silnika przy intensywnym użytkowaniu – termiczny wyłącznik bezpieczeństwa zatrzymuje silnik do ostygnięcia. Rzadziej: zakłócenia radiowe w pobliżu instalacji (inne urządzenia bezprzewodowe, routery Wi-Fi na tej samej częstotliwości co pilot 433 MHz).
Jak długo trwa cały montaż?
Przy dobrej organizacji i przygotowanej wcześniej instalacji elektrycznej: montaż mechaniczny i elektryczny bramy skrzydłowej z dwoma siłownikami – 3-4 godziny. Brama przesuwna z montażem listwy zębatej – 4-6 godzin. Do tego konfiguracja sterownika, uczenie krańcówek i pilotów oraz testy – 1-2 godziny. Łącznie jeden pełny dzień roboczy to realistyczny czas dla jednej osoby z doświadczeniem. Jeśli instalacja elektryczna nie jest przygotowana wcześniej, doliczyć trzeba czas na prowadzenie kabli – od kilku godzin do całego dnia, zależnie od długości trasy i liczby przeszkód.
Jak zabezpieczyć napęd przed mrozem?
Mechanika bramy przy dużych mrozach pracuje cięższej – smary gęstnieją, uszczelnienia twardnieją, listwa zębata kurczy się nieznacznie. Do zastosowań zewnętrznych producenci zalecają smary silikonowe lub teflonowe zamiast smarów na bazie oleju mineralnego, które w ujemnych temperaturach gęstnieją i przyklejają listwę do zębatki. Sterownik i elektronikę montuje się w skrzynce z uszczelnieniem – klasa szczelności minimum IP44, lepiej IP55. Przy bardzo mroźnych rejonach warto wybrać napęd z wbudowaną grzałką skrzynki sterownika, która utrzymuje wnętrze powyżej temperatury minimalnej dla elektroniki.
Czy napęd do bramy przesuwnej można zamontować po lewej lub prawej stronie?
Większość napędów do bram przesuwnych jest przystosowana do montażu po obu stronach – silnik obraca się w obu kierunkach, a ustawienie kierunku jazdy programuje się w sterowniku lub przestawia zworką. Sprawdź w dokumentacji konkretnego modelu – część napędów ma asymetryczną skrzynkę i montaż „pod prąd” jest niemożliwy. Ważniejsze niż strona montażu jest, żeby silnik stał po stronie, gdzie brama jedzie do pozycji zamkniętej – czyli blisko słupka zamkowego, nie po stronie, gdzie brama się otwiera.
