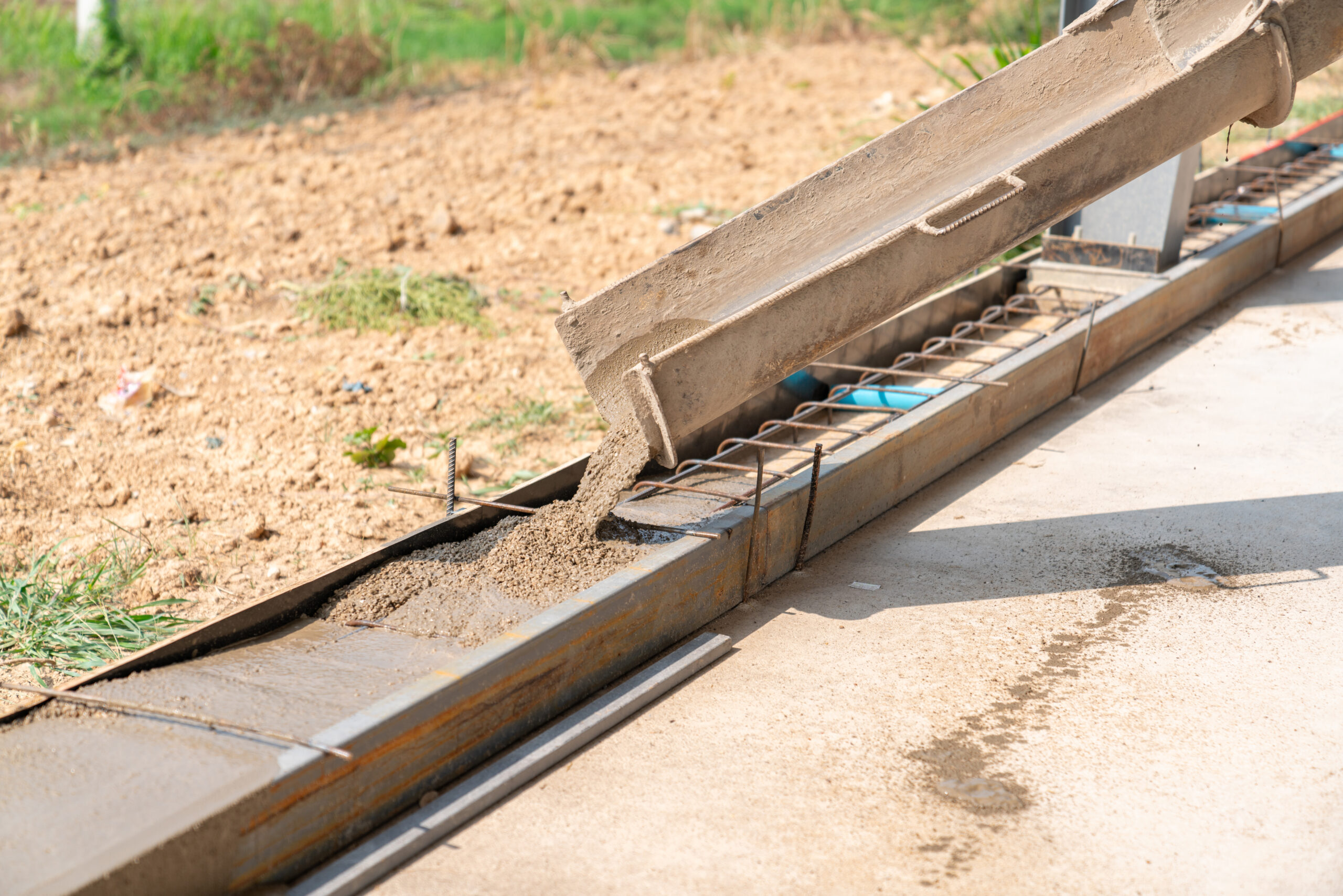

Przez dekady pytanie „jak zrobić fundament” miało jedną odpowiedź: ławy fundamentowe, ściany fundamentowe, wylewka. Dziś, gdy projektuje się dom pasywny lub energooszczędny, ta odpowiedź przestaje wystarczać – nie dlatego że ławy są złe, lecz dlatego że w zetknięciu z gruntem tracą ciepło w miejscach, których nie da się dobrze zaizolować bez radykalnej komplikacji wykonania.
Ławy czy płyta – na czym polega różnica energetyczna?
Ławy fundamentowe przekazują obciążenia z budynku na grunt liniowo – wzdłuż ścian. Między ławami pozostaje grunt, do którego nie ma sensu przykładać izolacji, bo i tak jest to przestrzeń otwarta. Ściana fundamentowa powyżej ław jest wąska i trudno ją zaizolować od zewnątrz na pełną głębokość bez mostka termicznego na styku z podłogą parteru.
Płyta fundamentowa rozdziela obciążenia na całą powierzchnię budynku. Leży na warstwie izolacji, a izolacja obejmuje też krawędzie – ciągłą barierą termiczną pod całą podłogą i pionowo przy obrzeżu. Przy dobrze wykonanym detalu krawędziowym w kształcie litery L przerwa w izolacji między podłogą a ścianą zewnętrzną praktycznie nie istnieje.
Na gruncie nośnym obie technologie mają zbliżony koszt. Na gruncie słabym, zawodnionym lub niejednorodnym płyta często wychodzi korzystniej – nie wymaga głębokiego fundamentowania i rozkłada obciążenia bardziej równomiernie.
Materiały izolacyjne pod płytę – które i dlaczego?
Izolacja pod płytą fundamentową musi znosić trwałe obciążenie od betonu, zbrojenia, ścian i wszystkiego co w domu przez kilkadziesiąt lat. Nie można tu stosować materiałów o niskiej odporności na ściskanie.
XPS (polistyren ekstrudowany) to materiał pierwszego wyboru przy trudnych warunkach gruntowych i przy wysokim poziomie wód gruntowych. Zamkniętokraomórkowa struktura sprawia, że praktycznie nie chłonie wody nawet przy długotrwałym zanurzeniu. Współczynnik λ = 0,027-0,030 W/(m·K), odporność na ściskanie 200-700 kPa zależnie od klasy. Droższy od EPS o 30-60%, ale na terenach mokrych nie ma realnej alternatywy.
EPS (polistyren ekspandowany) w odmianach AQUA lub HYDRO przeznaczonych do fundamentów ma obniżoną nasiąkliwość dzięki dodatkom hydrofobizującym. λ = 0,033-0,036 W/(m·K), odporność na ściskanie 100-200 kPa. Na gruntach suchych i przepuszczalnych to ekonomiczne rozwiązanie zapewniające dobrą izolacyjność. Standardowy EPS fasadowy nie nadaje się pod płytę – zbyt niska odporność na ściskanie i brak hydrofobizacji.
PIR i PUR to materiały o najniższym λ (0,020-0,025 W/(m·K)), co pozwala uzyskać tę samą izolacyjność przy mniejszej grubości. W praktyce oznacza to niższą podłogę parteru lub większą swobodę przy projektowaniu progu wejściowego. Wyższy koszt materiału jest częściowo kompensowany oszczędnością na grubości warstwy i mniejszej ilości betonu na podbudowie.
Łączna grubość izolacji pod płytą domu pasywnego to zazwyczaj 20-30 cm. W standardowym budownictwie energooszczędnym 15-20 cm bywa wystarczające, zależnie od strefy klimatycznej.
Mostek termiczny przy krawędzi – jeden detal, który decyduje o wszystkim
Najczęstszy błąd przy płytach fundamentowych to prawidłowa izolacja pod spodem i brak izolacji przy obrzeżu. Krawędź płyty styka się wtedy bezpośrednio z gruntem lub tylko z izolacją cokołową od zewnątrz, bez ciągłości z warstwą pod płytą.
Prawidłowe wykonanie polega na owinięciu krawędzi izolacją w kształcie litery L: warstwa pozioma sięga pod całą płytę, a warstwa pionowa biegnie przy bocznej krawędzi płyty i dalej jako izolacja cokołowa co najmniej 50-80 cm powyżej terenu. Ciągłość izolacji między warstwą podłogową a ścianami zewnętrznymi jest tym miejscem, gdzie dom pasywny wygrywa lub przegrywa swoją efektywność energetyczną na poziomie fundamentów.
Błędem jest też stosowanie membrany kubełkowej jako głównej hydroizolacji przy krawędzi – nie da się jej szczelnie połączyć z izolacją poziomą pod płytą ani z izolacją cokołową. Membrana kubełkowa spełnia rolę ochrony mechanicznej i drenażu, ale jako jedyna warstwa hydroizolacyjna jest niewystarczająca. Właściwa hydroizolacja to masa KMB lub membrana bitumiczna z zaklejonymi zakładami, dopiero na niej – membrana kubełkowa jako warstwa drenażowo-ochronna.
Ogrzewanie podłogowe w płycie – kiedy ma sens?
Płyta fundamentowa z wbudowanym ogrzewaniem podłogowym łączy funkcję konstrucyjną z dystrybucją ciepła. Masa betonowa płyty (zazwyczaj 15-20 cm betonu) akumuluje energię cieplną i oddaje ją równomiernie przez całą podłogę – bez punktowych źródeł ciepła i bez różnic temperatur między podłogą a sufitem.
System wodny (rurki ogrzewania podłogowego zatopione w betonie podczas wylewania płyty) dobrze współpracuje z pompą ciepła. Ogrzewanie podłogowe pracuje w niskich temperaturach zasilania – 30-40°C, co jest idealnym zakresem dla pompy ciepła przy COP znacznie wyższym niż przy wyższych temperaturach. Projekt płyty musi uwzględniać rozmieszczenie rurek, rozstaw i podział na strefy regulacyjne, bo po zalaniu betonem żadne zmiany nie są możliwe.
System elektryczny (kable grzewcze) jest prostszy w montażu i łatwiej sterowalny strefowo, ale droży w eksploatacji przy ogrzewaniu całego domu. Ma sens jako dogrzewanie stref (łazienka, wiatrołap) lub w domach z bardzo niskim zapotrzebowaniem na ciepło, gdzie koszty elektryczności ogrzewania są marginalne.
Koszt wbudowania ogrzewania w płytę fundamentową jest niższy niż późniejsze wylewki posadzkowe z ogrzewaniem – szacunkowo o 20-40 zł/m² w zależności od projektu. Różnica bierze się stąd, że eliminowana jest warstwa wylewki anhydrytowej lub cementowej nad ociepleniem, a rury leżą bezpośrednio w betonie płyty.
Koszty – konkretne liczby

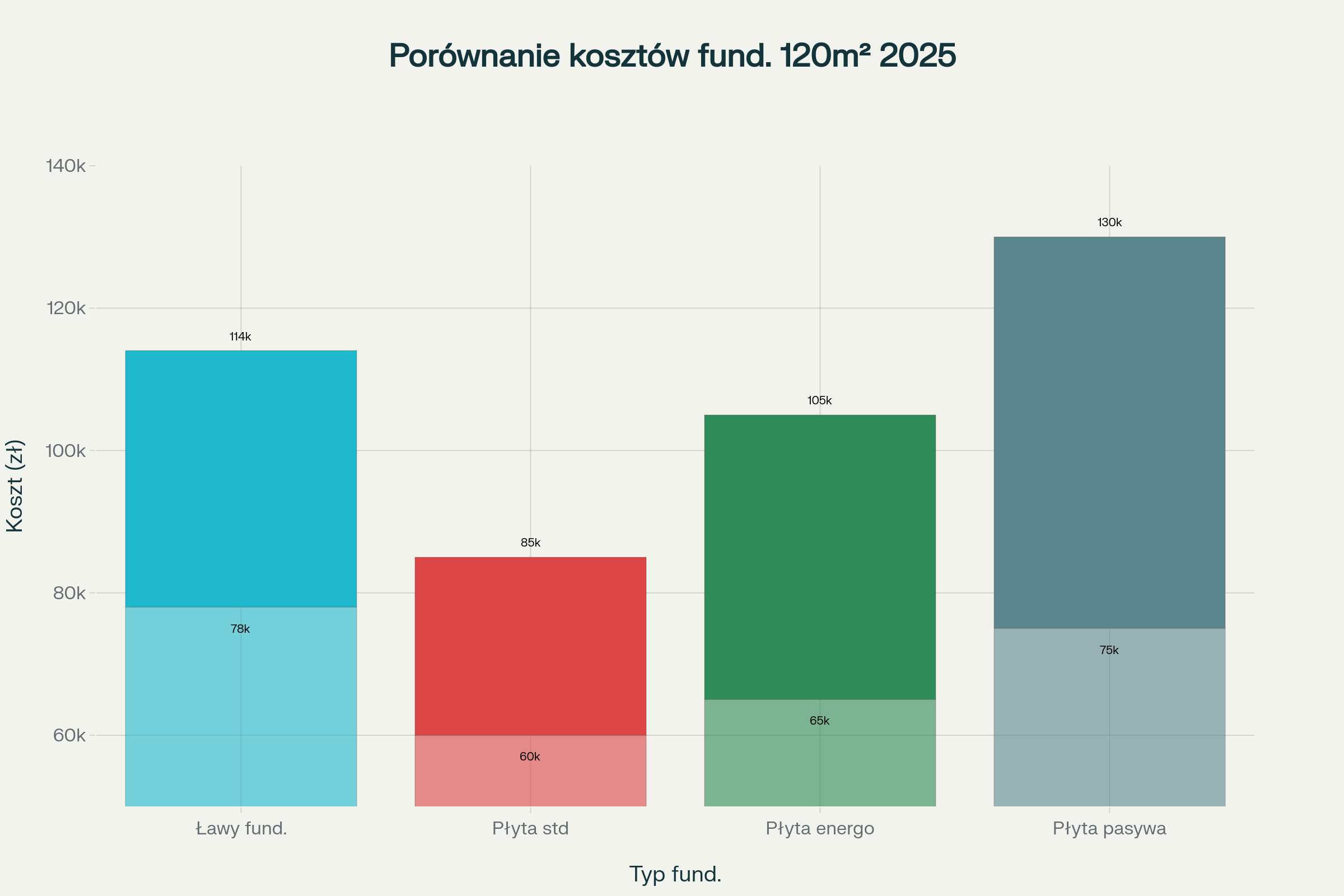

Płyta fundamentowa dla domu 120 m² kosztuje zależnie od standardu:
| Typ płyty | Koszt orientacyjny (zł/m²) | Dla domu 120 m² |
|---|---|---|
| Standardowa (izolacja 10-15 cm EPS) | 500-650 | 60 000-78 000 zł |
| Energooszczędna (izolacja 20 cm EPS lub 15 cm XPS) | 600-750 | 72 000-90 000 zł |
| Pasywna (izolacja 25-30 cm XPS, detal krawędziowy L) | 700-950 | 84 000-114 000 zł |
Dla porównania: tradycyjne ławy + ściany fundamentowe + wylewka posadzkowa z ociepleniem to łącznie 650-950 zł/m² dla domu 120 m². Płyta energooszczędna nie jest więc droższa niż tradycyjny zestaw przy uwzględnieniu całości prac stanu zerowego.
Realne oszczędności na ogrzewaniu: dom pasywny na płycie pasywnej ma zapotrzebowanie na ciepło poniżej 15 kWh/(m²·rok). Przy standardowym domu z ławami i słabą izolacją to 80-120 kWh/(m²·rok). Różnica to 65-105 kWh na metr kwadratowy rocznie, co przy domu 150 m² i cenie energii elektrycznej 1,00 zł/kWh daje 9 750-15 750 zł rocznie. Dodatkowy koszt płyty pasywnej vs standardowe rozwiązanie zwraca się w ciągu kilku lat.
Co najczęściej idzie nie tak?
Nieodpowiedni materiał izolacyjny do warunków gruntowych to pierwszy błąd. Standardowy EPS bez hydrofobizacji w miejscu z wysokim poziomem wód gruntowych nasiąka wodą i traci właściwości izolacyjne. Parametr λ podawany przez producenta obowiązuje dla suchego materiału – mokry EPS ma λ wyraźnie wyższe.
Brak przerw dylatacyjnych. Płyta betonowa zmienia wymiary pod wpływem temperatury i skurczu. Brak dylatacji przy dużych powierzchniach lub przy nieciągłościach planu (cofnięcia, narożniki) prowadzi do rys i pęknięć.
Nieplanowane przepusty wentylacyjne i instalacyjne. Wszystkie otwory przez płytę – rury kanalizacyjne, przepusty wentylacyjne, przejścia elektryczne – muszą być przewidziane przed betonowaniem. Kucie w gotowej płycie fundamentowej jest pracochłonne, drogie i osłabia miejscowo konstrukcję. Projekt instalacyjny musi być gotowy przed zalewem.
Zbyt szybkie schnięcie betonu latem. Płyta wylewana przy temperaturze powyżej 25°C i przy słonecznej pogodzie wymaga pielęgnacji – zraszania wodą lub przykrycia folią przez co najmniej 7 dni. Zbyt szybkie odparowanie wody zarobowej prowadzi do rys skurczowych.
Zanieczyszczone kruszywo w podbudowie. Podbudowa z piasku lub kruszywa łamanego pod izolacją musi być wolna od odpadów organicznych, gliny i drobnych frakcji. Zanieczyszczone kruszywo nie zagęszcza się właściwie i może osiadać pod obciążeniem, powodując nierównomierne odkształcenia płyty.
Wybór między ławami a płytą fundamentową rzadko jest oczywisty bez analizy konkretnych warunków gruntowych, planu budynku i wymagań energetycznych. Płyta ma przewagę przy trudnych gruntach, budynkach bez piwnicy i standardzie pasywnym. Ławy są prostsze w wykonaniu i lepiej znane większości ekip. W obu przypadkach kluczem jest ciągłość izolacji i staranny detal na styku fundamentu ze ścianami zewnętrznymi – bo to tu ucieka ciepło, którego żadna pompa ciepła nie odzyska.
