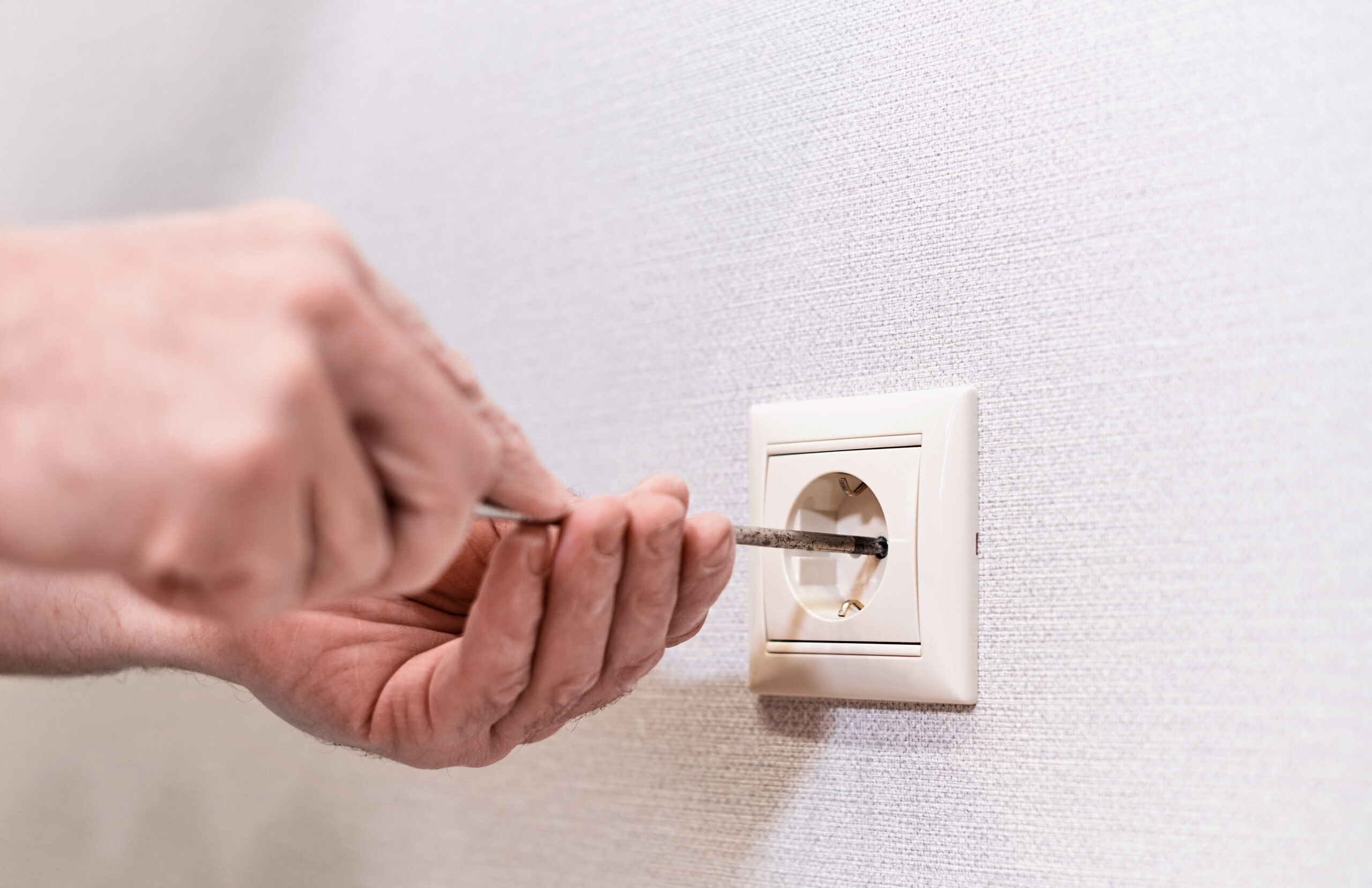

Zerowanie to metoda ochrony przeciwporażeniowej stosowana w starych instalacjach elektrycznych (typu TN-C), gdzie do gniazdka dochodzą tylko dwa przewody (fazowy i neutralny), a brakuje osobnego przewodu ochronnego (uziemienia). Choć we współczesnym budownictwie jest to rozwiązanie przestarzałe, w wielu polskich domach i blokach z „wielkiej płyty” wciąż jest jedynym sposobem na zapewnienie bezpieczeństwa użytkowania urządzeń I klasy ochronności (np. pralka, lodówka, komputer).
⚠️ OSTRZEŻENIE O BEZPIECZEŃSTWIE
Prace przy instalacji elektrycznej grożą porażeniem prądem. Jeśli nie posiadasz odpowiedniej wiedzy lub uprawnień (SEP), zleć to zadanie elektrykowi. Autor nie ponosi odpowiedzialności za szkody wynikłe z niewłaściwego wykonania instrukcji. Przed przystąpieniem do prac zawsze wyłącz bezpieczniki i upewnij się, że w obwodzie nie ma napięcia!
Część 1: Kiedy MOŻNA, a kiedy NIE WOLNO stosować zerowania?
To najważniejsza sekcja tego poradnika. Nie każde gniazdko bez bolca można „zazeroować”. Błąd na tym etapie może stworzyć śmiertelne zagrożenie.
Warunek konieczny: Układ sieci TN-C
Zerowanie jest dozwolone wyłącznie w układzie sieciowym TN-C. W tym układzie funkcję przewodu neutralnego (N) i ochronnego (PE) pełni jeden wspólny przewód PEN (tzw. przewód zerowy).
Kiedy zerowanie jest ZABRONIONE?
- W układzie TT: W starych domach jednorodzinnych i na wsiach często spotyka się układ TT. W takim systemie „zerowanie” (podłączenie bolca do przewodu neutralnego) jest kategorycznie zabronione. Może to doprowadzić do pojawienia się pełnego napięcia sieciowego (230V) na obudowie pralki czy lodówki!
- Jak sprawdzić układ? Informacja ta znajduje się w umowie z dostawcą energii lub w warunkach przyłączenia. Jeśli nie masz pewności – nie rób zerowania.
- W nowych instalacjach (TN-S): Jeśli w puszcze masz trzy przewody (brązowy, niebieski, żółto-zielony), nie mostkujesz niczego. Podłączasz żółto-zielony do bolca.
- Przy zastosowaniu wyłączników różnicowoprądowych (RCD): W obwodzie z „różnicówką” nie wolno mostkować przewodu N z bolcem ochronnym za wyłącznikiem, ponieważ będzie on stale wybijał.
Część 2: Zasada działania zerowania
Celem zerowania jest spowodowanie samoczynnego wyłączenia zasilania w przypadku awarii.
- Łączymy bolec ochronny z przewodem neutralno-ochronnym (PEN).
- Jeśli w urządzeniu (np. w pralce) dojdzie do przebicia (przewód fazowy dotknie metalowej obudowy), prąd popłynie przez obudowę do bolca, a następnie do przewodu PEN.
- Dla instalacji jest to sygnał „zwarcia” (pętla zwarcia ma bardzo małą impedancję).
- Powoduje to natychmiastowe zadziałanie bezpiecznika (nadprądowego) i odcięcie prądu.
Bez zerowania, przy przebiciu, na obudowie urządzenia utrzymywałoby się napięcie 230V, czekając, aż ktoś go dotknie.
Część 3: Instrukcja krok po kroku – Jak wykonać zerowanie (mostkowanie)
Wymiana gniazdka bez bolca na gniazdko z bolcem w instalacji dwużyłowej.
Potrzebne narzędzia:
- Próbnik napięcia (neonówka) lub multimetr.
- Śrubokręt płaski i krzyżakowy (izolowane).
- Szczypce do ściągania izolacji (lub nóż monterski).
- Kawałek przewodu (tzw. mostek) o tym samym przekroju co instalacja (zazwyczaj 2.5 mm² dla gniazd) – najlepiej w kolorze niebieskim lub żółto-zielonym.
Procedura:
1. Identyfikacja przewodów (pod napięciem)
- Zanim wyłączysz prąd, ostrożnie sprawdź próbnikiem, który przewód to Faza (L), a który to Zero (PEN).
- Próbnik świeci = Faza (L).
- Próbnik nie świeci = PEN.
- Uwaga: W starych blokach kolory kabli mogą być mylące (np. oba czarne). Nie ufaj kolorom, ufaj pomiarom.
2. Wyłączenie zasilania
- Wyłącz bezpiecznik w skrzynce.
- Sprawdź ponownie próbnikiem, czy na pewno nie ma napięcia w gniazdku. To kluczowe dla Twojego życia.
3. Przygotowanie mostka (jeśli gniazdko nie pozwala na bezpośrednie mostkowanie)
Większość nowoczesnych gniazd ma podwójne zaciski, co ułatwia sprawę. Jeśli nie, musisz przygotować krótki odcinek przewodu (mostek) do połączenia bolca z zaciskiem neutralnym.
4. Podłączenie – ZASADA NAJWAŻNIEJSZA
W instalacji dwużyłowej przewód zerowy (PEN) musi trafić najpierw na bolec ochronny, a dopiero z bolca zostać zmostkowany do dziurki (styku roboczego).
Dlaczego?
Jeśli podłączysz przewód najpierw do styku roboczego, a potem do bolca, to w przypadku upalenia się przewodu w zacisku roboczym, prąd przestanie płynąć (sprzęt nie działa), ale ochrona (bolec) zostanie odcięta.
Jeśli zrobisz odwrotnie (najpierw bolec), nawet przy poluzowaniu mostka do dziurki, obudowa urządzenia nadal jest chroniona.
Schemat połączeń:
- Przewód Fazowy (L) → Podłączasz do lewego otworu gniazdka (patrząc od przodu, choć norma nie narzuca strony, jest to dobra praktyka).
- Przewód Zerowy (PEN) → Podłączasz bezpośrednio do zacisku BOLCA OCHRONNEGO.
- Mostek → Wykonujesz połączenie od zacisku BOLCA do prawego otworu gniazdka (zacisku N).
W efekcie: Przewód PEN wchodzi na bolec, a z bolca idzie do dziurki N.
5. Montaż i weryfikacja
- Dokręć mocno śruby (luźny styk w aluminium powoduje iskrzenie i pożary).
- Zamontuj gniazdo w puszcze.
- Włącz bezpieczniki.
6. Testowanie (dla zaawansowanych)
Użyj miernika IPZ (Impedancji Pętli Zwarcia) – to robią profesjonaliści.
W warunkach domowych:
- Sprawdź próbnikiem bolec – nie może świecić!
- Sprawdź lewą dziurkę – powinna świecić.
- Sprawdź prawą dziurkę – nie powinna świecić.
Część 4: Najczęstsze błędy i zagrożenia
1. Zamiana fazy z zerem
Jeśli pomylisz przewody i podłączysz fazę do bolca, na obudowie lodówki czy pralki pojawi się pełne napięcie 230V. To śmiertelna pułapka. Każde dotknięcie urządzenia grozi śmiercią.
2. „Pozorne” zerowanie
Podłączenie bolca do rury wodociągowej lub kaloryfera. Jest to absolutnie zabronione! W przypadku awarii hydraulicznej lub wymiany rur na plastikowe przez sąsiada, instalacja traci uziemienie, a na grzejnikach w całym pionie może pojawić się napięcie.
3. Przedłużacze
Nigdy nie rób zerowania we wtyczce lub gnieździe przedłużacza. Jeśli włożysz wtyczkę przedłużacza odwrotnie do gniazdka (w gniazdkach bez bolca jest to możliwe), podasz fazę na obudowę podłączonego urządzenia. Zerowanie wykonujemy tylko w gniazdach ściennych zamontowanych na stałe.
4. Zerowanie przy instalacji aluminiowej
Aluminium „płynie” pod naciskiem. Jeśli masz aluminiowe przewody, po wykonaniu zerowania musisz sprawdzić dokręcenie śrub po kilku tygodniach, a potem regularnie co rok. Luźny styk na PEN to brak ochrony i ryzyko pożaru.
Podsumowanie
Zerowanie to techniczny kompromis dla starych instalacji (TN-C). Jest to zabieg legalny i konieczny dla bezpieczeństwa, o ile jest wykonany poprawnie:
- Upewnij się, że masz układ TN-C.
- Zastosuj zasadę: Przewód PEN najpierw na bolec, potem na styk roboczy.
- Nigdy nie mostkuj, jeśli nie masz pewności, który przewód to zero.
Jeśli planujesz generalny remont, jedynym w pełni bezpiecznym i nowoczesnym rozwiązaniem jest wymiana instalacji na trójprzewodową (TN-S) z osobnym przewodem ochronnym PE i wyłącznikiem różnicowoprądowym.
